for LEGACY BH5	Last Up Date 2003/10/26
｜スピーカー写真｜運転席側取外し｜助手席側取外し｜

スピーカー写真

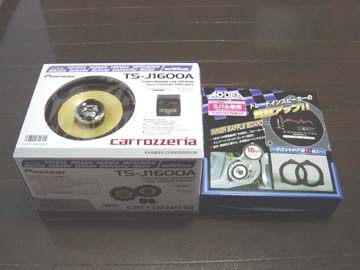

今回取付したスピーカーの写真です。レガシィには高温域用のツィーターが標準装備されているので今回使用したスピーカーはトゥイーターとウーファー部が分かれていないものをチョイス！
メーカー 品番 品名 参考価格 carrozzeria TS-J1600A カーステレオ用埋め込み型スピーカー 16cmコアキシャル２ウェイ 19,000(税別) エーモン 2301 インナーバッフルﾎﾞｰﾄﾞ 2,980(税別)

運転席側取り付け
�@　ドア張りを外します ドア張りを外す方法はこちらを参照下さい。
▼
�A　純正スピーカーの取外し コネクタを取り外します。純正スピーカーはネジ×３つで止まっています。コレを外します。	Sorry No Photo !!
▼
�B　ネットワークの取り付け ネットワークはドアの内側に付属のクッション（両面テープ）を使用して取り付けます。これは適当な位置で構わないと思います。	Sorry No Photo !!
▼
�C　インナーバッフルボードの取り付け 純正スピーカーが止まっていた３箇所のネジ穴を利用してインナーバッフルボードを取付します。取付に入る前に、スピーカー固定用の穴を開けておくと、作業効率が良くなると思います。	Sorry No Photo !!
▼

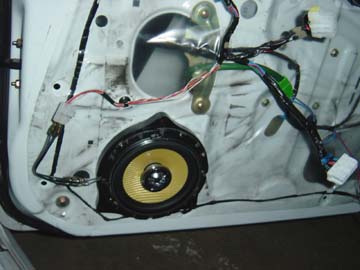

�D　スピーカー取り付け ネットワークよりトゥイーター出力コードとウーファー出力コードをスピーカーに取り付けます。インナーバッフルボードの溝にアンプ入力コードを通し、スピーカーを固定します。
▼

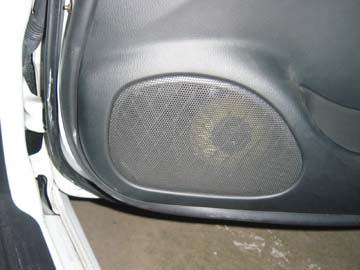

�F　ドア張りを戻して作業完了 最初に外したドア張りを元に戻して、作業完了です。お疲れ様でした。

助手席側取り付け
�@　ドア張りを外します ドア張りを外す方法はこちらを参照下さい。	Sorry No Photo !!
▼

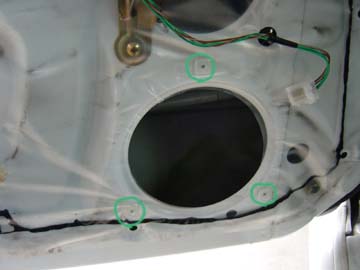

�A　純正スピーカーの取外し コネクタを取り外します。純正スピーカーはネジ×３つで止まっています。コレを外します。
▼
�B　ネットワークの取り付け ネットワークはドアの内側に付属のクッション（両面テープ）を使用して取り付けます。これは適当な位置で構わないと思います。	Sorry No Photo !!
▼
�C　インナーバッフルボードの取り付け 純正スピーカーが止まっていた３箇所のネジ穴を利用してインナーバッフルボードを取付します。取付に入る前に、スピーカー固定用の穴を開けておくと、作業効率が良くなると思います。	Sorry No Photo !!
▼
�D　スピーカー取り付け ネットワークよりトゥイーター出力コードとウーファー出力コードをスピーカーに取り付けます。インナーバッフルボードの溝にアンプ入力コードを通し、スピーカーを固定します。
▼

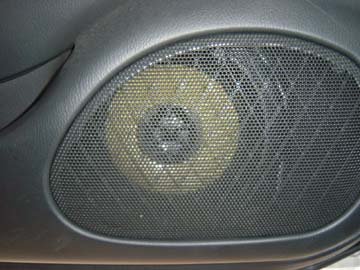

�F　ドア張りを戻して作業完了 最初に外したドア張りを元に戻して、作業完了です。お疲れ様でした。

インプレ
取付が終わり、早速視聴してみる事にする。まず、ボリュームを上げ、強弱がハッキリ分かるようにし、聞き入ってみる。 「お？なんか違う…音が鮮明になった感じがする」 音の低音域と高音域がハッキリ違う。レガシィの場合、標準装備のトゥイーターがあるので、その効果もあるものと思う。標準装備のトゥイーターからハッキリヴォーカルの声が聞こえ、サウンドがスピーカーから聞こえる感じ。 今回はデッドニングをしていないのだけれど、それでも効果の程は伺える。これにさらにデッドニングを施したら…凄いことになりそう（＾＾） まぁ、LimitedにはMacintoshサウンドシステムが載ってないから、出来たこと？！
